Bulli T4 Syncro Ausbau • Teil 3 • Elektrokiste

Inhalt 3. Teil

• Aufbau der Elektrokiste inkl. Verbrauch
• Material und Werkzeuge
• Herstellung und Inbetriebnahme (Video)

Aufbau der Elektrobox

Die Elektrokiste besteht aus mehreren Teilen:

• Kiste aus Multiplexplatten
• Lifepo4-Akku
• Ective SSI 10 Ladegerät Transverter Solarladeregler Tiefentladeschutz
• Hauptschalter/Sicherung

Die Box soll meine Verbraucher im Bulli versorgen, denn ich möchte nicht die Hauptbatterie dafür nutzen.

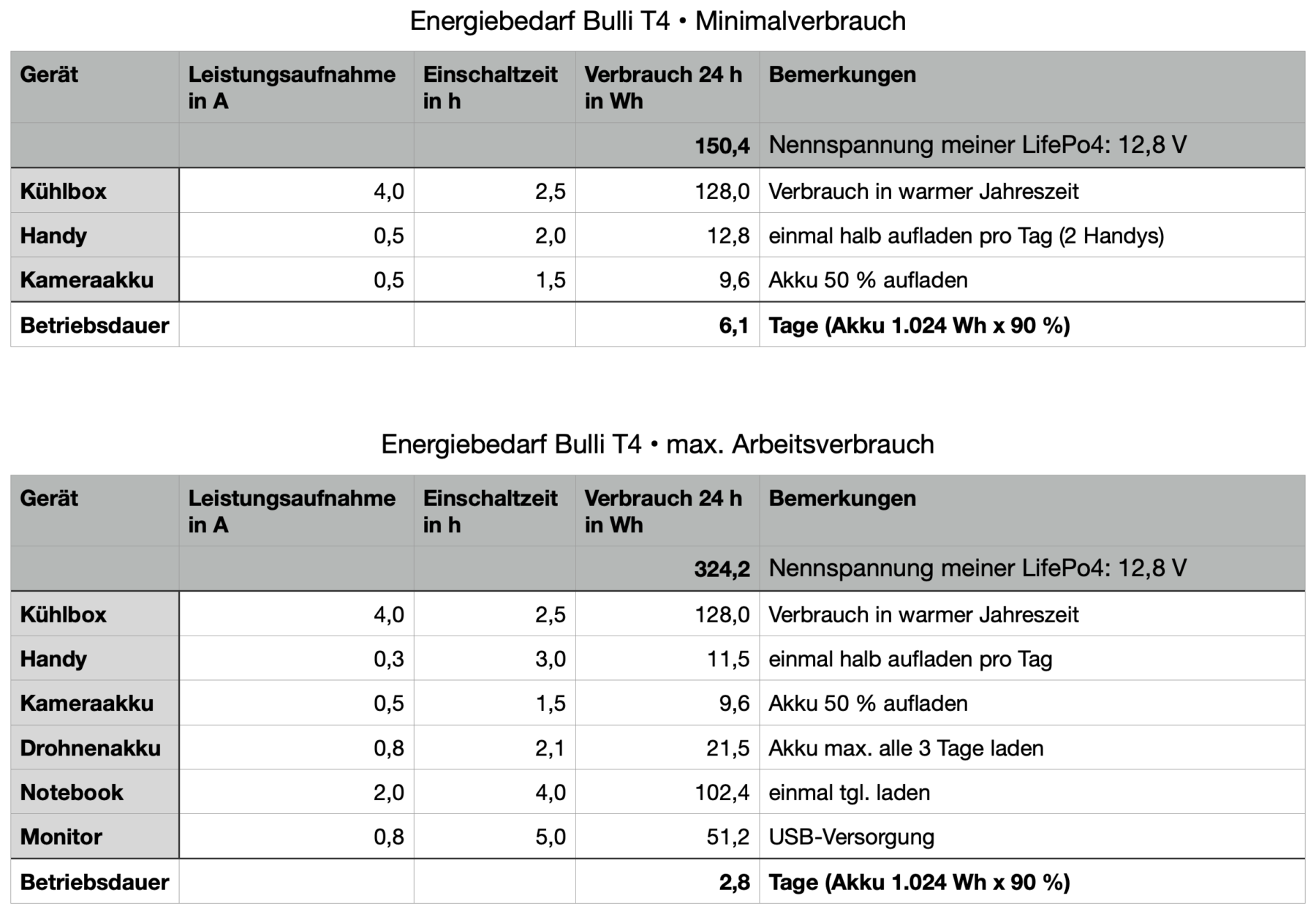

Hier der ermittelte Verbrauch in einer Minimal- und Maximalversion:

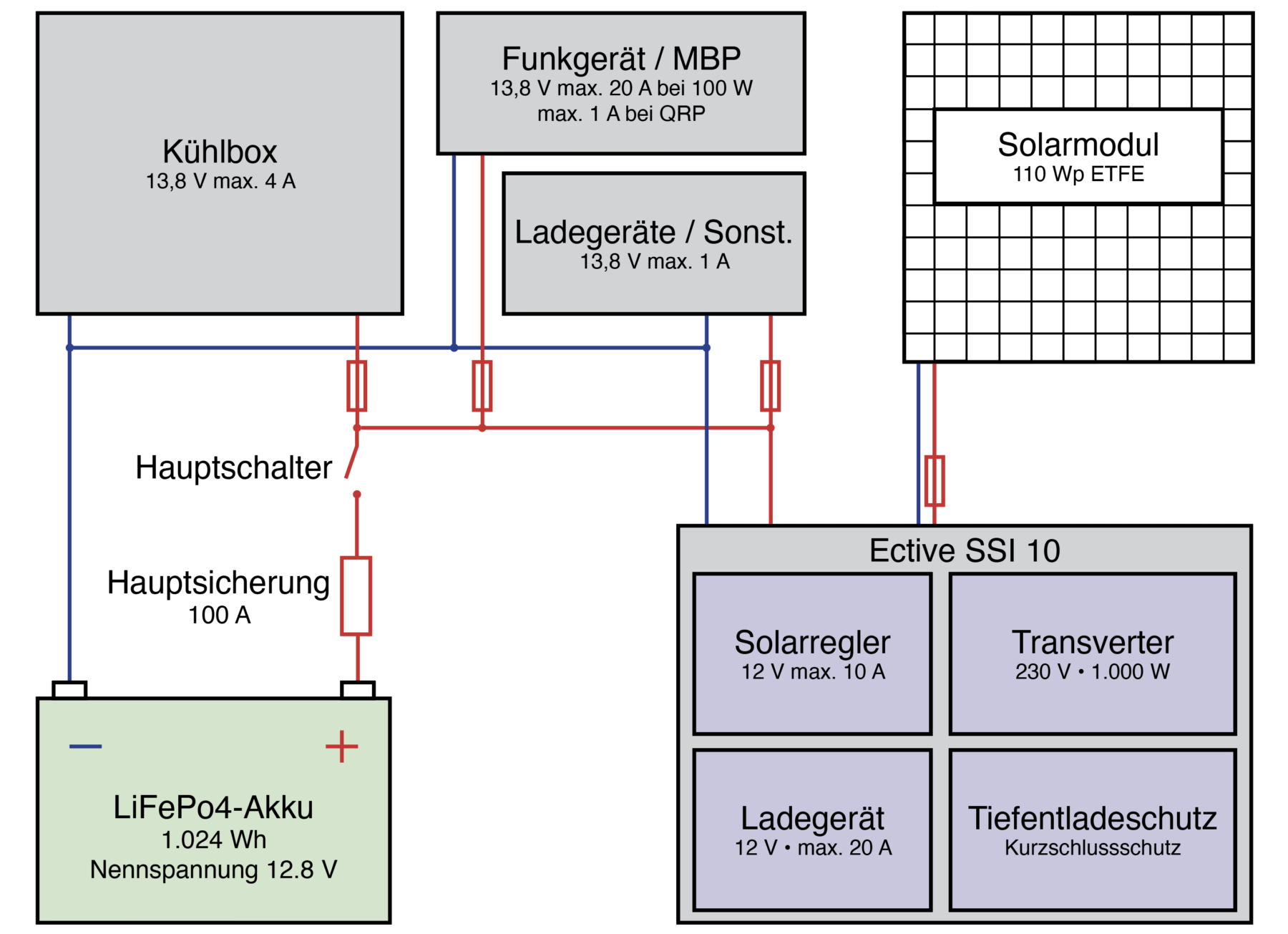

Hier die Zusammenschaltung aller Komponenten inkl. Solarmodul und Verbrauchern

Material und Werkzeuge

Für das Kiste habe ich folgende Materialien verwendet:

• Multiplexplatten 10 mm für die Kiste, als Boden 20 mm verwenden
• Einbauten wie oben beschrieben plus entsprechende Kabel, je nach Stromfluss

Die wichtigsten Werkzeuge zur Herstellung sind:

• Kreissäge
• Akkubohrmaschine
• Schleifer
• Multimeter

Für meine Ausbauten und für alle anderen Arbeiten, welche auch auf der HP beschrieben sind, benötige ich viele Werkzeuge. Aber auch meine gesamte Ausrüstung für Touren und Hobbys sind in der nachfolgenden Liste zu finden. Wenn es Videos dazu gibt, sind sie gleich verlinkt worden.

Alle Werkzeuge und Materialien sind hier verlinkt.

Herstellung und Inbetriebnahme

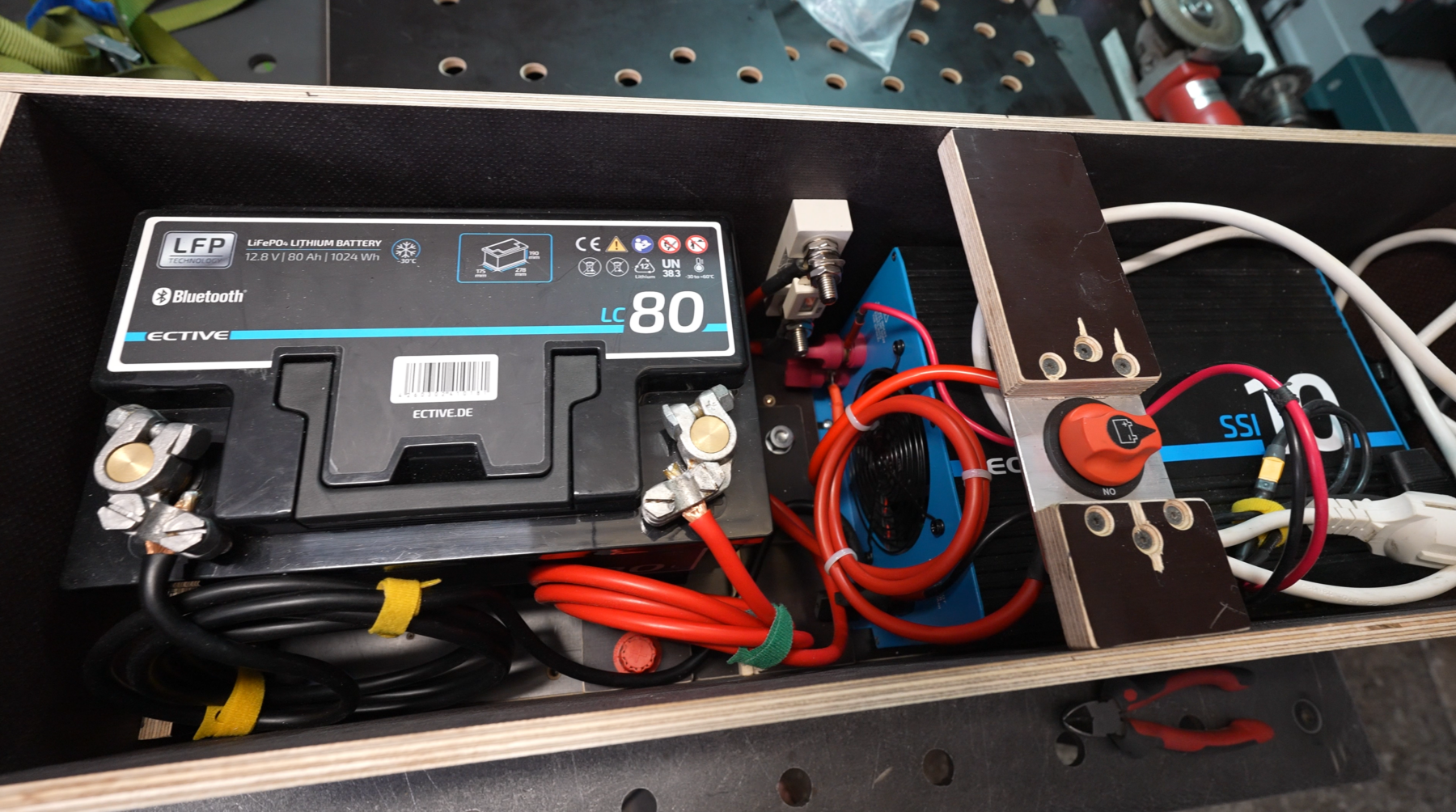

Im Bild ist die einfache Box zu sehen. Der stabile Boden trägt die schweren Elemente und eine Verbindungsstück in der Mitte hält den Kasten zusammen. Er ist gleichzeitig die Plattform für den Hauptschalter, den ich versenkt angebracht habe, damit man ihn nicht unbeabsichtigt ein- oder ausschalten kann. Wichtig sind vernünftige Kabelquerschnitte, damit das Ganze nicht abfackelt. Je nach Stromfluss und Länge der Zuleitung muss das Kabel gewählt werden.

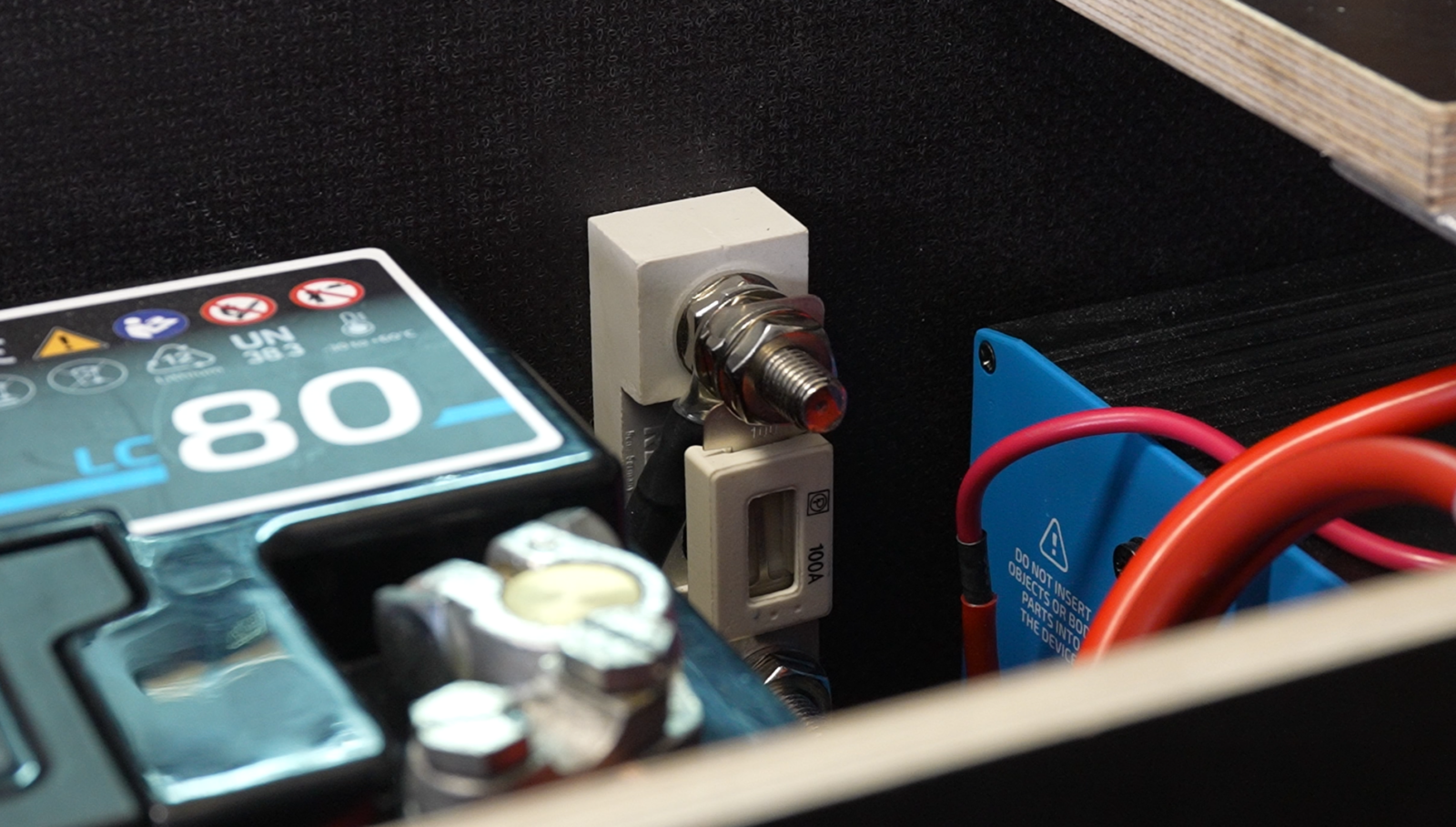

Wichtig ist auch eine hochwertige Sicherung, welche gute Verbinder haben und fest installiert sein muss:

Für die Herstellung und Inbetriebnahmne habe ich extra ein Video produziert:
